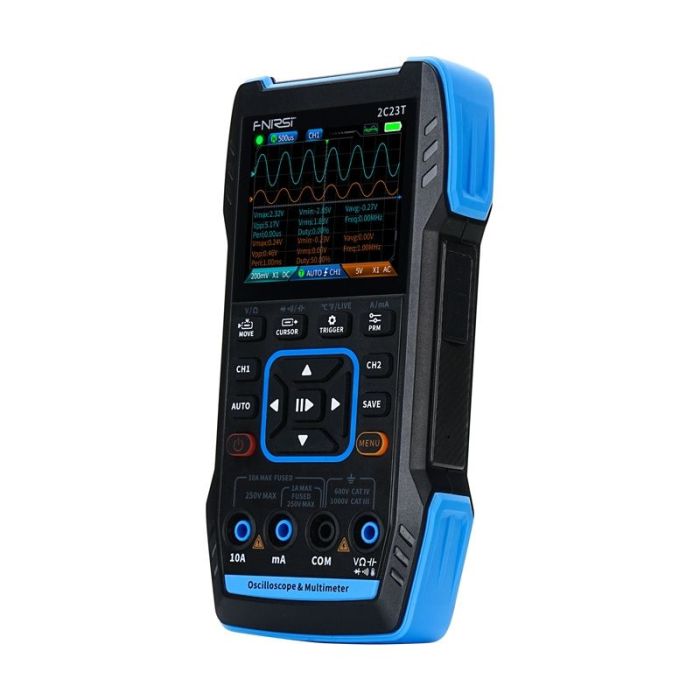

FNIRSI 2C23T Oszilloskop-Multimeter-Signalgenerator 2.8" 10MHz
2-Kanal-Oszilloskop 10 MHz, Abtastrate 50 MS/s, Multimeter mit True RMS, Signalgenerator 1Hz-2MHz, Akkulaufzeit bis 8 h
Das FNIRSI 2C23T vereint Zweikanal-Oszilloskop, Multimeter mit True-RMS und Signalgenerator in einem handlichen Gerät. Der 2.8-Zoll-Farbbildschirm zeigt Messwerte übersichtlich an, der 3000-mAh-Akku ermöglicht bis zu 8 Stunden Betrieb. Geeignet für Entwicklung, Service und Fehlersuche an elektronischen Schaltungen.
73,95CHF
inkl. MwSt. und VREG
Mehr als 10 Stück verfügbar
- Gratis Versand mit der Post
- Us de Bärge – verschickt us Thusis
- 60 Tage Gratis Rückgaberecht
- Tiefpreisgarantie
Beschreibung
Der FNIRSI 2C23T ist ein tragbares Messgerät, das drei Funktionen in einem Gehäuse vereint: ein Zweikanal-Oszilloskop, ein Multimeter und einen Signalgenerator. Das Oszilloskop arbeitet mit 10 MHz analoger Bandbreite und einer Abtastrate von 50 MS/s, die beiden Kanäle sind unabhängig voneinander ausgelegt und erfassen Signale im Zeitbasisbereich von 50 ns bis 10 s bei einer vertikalen Empfindlichkeit von 20 mV/div bis 10 V/div. Für die Triggerung stehen automatischer, normaler und Einzelmodus zur Verfügung, aufgezeichnete Wellenformen lassen sich im 32-kB-Speicher ablegen.
Als Multimeter deckt das Gerät Wechselspannungen bis 750 V und Gleichspannungen bis 1000 V ab und misst dabei echten Effektivwert (True RMS). Die Messkategorien CAT III 1000 V und CAT IV 600 V erlauben den Einsatz auch in anspruchsvolleren Installationsumgebungen. Der integrierte Signalgenerator liefert sieben Signalformen – darunter Sinus, Rechteck, Dreieck und Rauschen – bei Frequenzen von 1 Hz bis 2 MHz und Amplituden von 0.1 bis 3.3 V und eignet sich damit zum Anregen und Testen von Schaltungen.
Das Gehäuse besteht aus ABS mit Silikonbeschichtung, die Bedienung erfolgt über ein 2.8 Zoll grosses Display mit 320 x 240 Pixel Auflösung. Geladen wird über USB-C mit 5V/1A, der 3000-mAh-Akku liefert bis zu 8 Stunden Betriebsdauer bzw. 6 Stunden Standby. Das Menü ist unter anderem auf Deutsch verfügbar, zum Lieferumfang gehören verschiedene Sonden sowie ein Ladekabel.
Spezifikationen
| Allgemein | |
|---|---|
| Funktionen | Oszilloskop, Signalgenerator, Multimeter |
| Unterstützte Sprachen | Englisch, Russisch, Portugiesisch, Japanisch, Deutsch |
| Lieferumfang | 10X-Sonde, Krokodilklemmen-Sonde, Multimeter-Sonde, Ladekabel, Benutzerhandbuch |
| Abmessungen | |
| Produktlänge | 16.7 cm |
| Produktbreite | 8.9 cm |
| Produkthöhe | 3.5 cm |
| Produktgewicht | 300 g |
| Verpackungslänge | 26.1 cm |
| Verpackungsbreite | 13.7 cm |
| Verpackungshöhe | 9.2 cm |
| Verpackungsgewicht | 689 g |
| Technische Daten | |
| Bildschirmgröße | 2.8 Zoll |
| Bildschirmauflösung | 320 x 240 |
| Ladeanschluss | USB-C |
| Ladespezifikation | 5V/1A |
| Akkukapazität | 3000 mAh |
| Standby-Zeit | 6 h |
| Betriebsdauer | 8 h |
| Oszilloskop-Kanäle | 2 |
| Abtastrate | 50 MS/s |
| Analoge Bandbreite | 10 MHz |
| Wellenformspeicher | 32 kB |
| Eingangsimpedanz | 1 MΩ |
| Zeitbasisbereich | 50ns-10s |
| Vertikale Empfindlichkeit | 20mV/div-10V/div |
| Maximalspannung Eingang | 400 V |
| Auslösemodi | Automatisch, Normal, Single |
| Signalgenerator-Frequenzbereich | 1Hz-2MHz |
| Signalgenerator-Amplitudenbereich | 0,1-3,3 V |
| Signaltypen | Sinus, Rechteck, Dreieck, Vollperiode, Halbperiode, Rauschen, DC |
| Multimeter AC-Spannungsmessbereich | 750 V |
| Multimeter DC-Spannungsmessbereich | 1000 V |
| Messkategorie | CAT III 1000V, CAT IV 600V |
| True-RMS-Messung | ja |
| Material | |
| Gehäusematerial | ABS mit Silikonbeschichtung |
