Tragbares 3-in-1 Mini-Oszilloskop FNIRSI DSO-TC4
Auf Lager, zwischen Sa, 13.12. und So, 14.12. geliefert
Beschreibung / Tragbares 3-in-1 Mini-Oszilloskop FNIRSI DSO-TC4

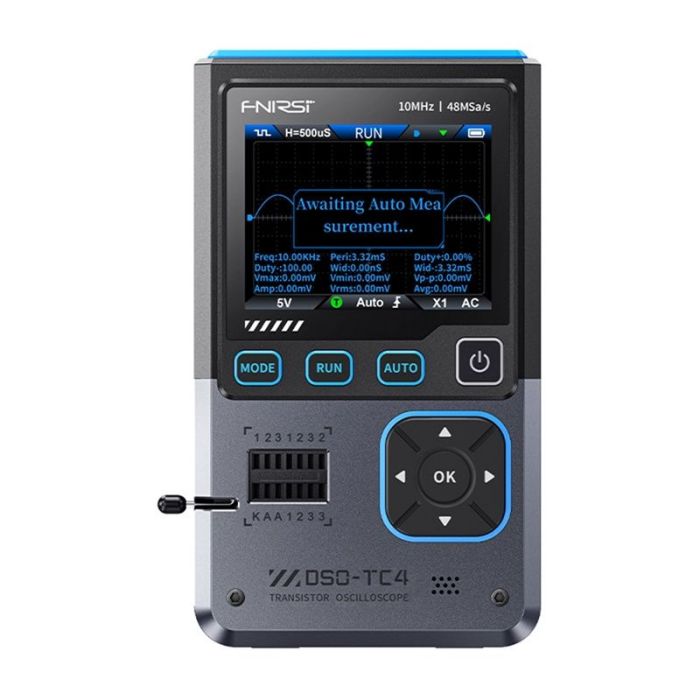

Tragbares Mini-3-in-1-Oszilloskop FNIRSI DSO-TC4
Das FNIRSI DSO-TC4 ist ein Gerät, das drei Funktionen vereint: digitales Oszilloskop, elektronische Bauteilprüfung und Signalgenerator. Durch die Kombination von Wellenformanalyse mit Bauteilerkennung und Signaltestfunktionen wird es sich in Serviceanwendungen als nützlich erweisen. Darüber hinaus schützt die intelligente Anti-Burn-Funktion die Eingangsschaltung vor Schäden, wenn Messsonden falsch angeschlossen werden. Dies macht das Gerät auch für weniger fortgeschrittene Benutzer sicher.
Messfunktionen und Signalanalyse
Das Gerät bietet eine Messbandbreite von bis zu 10 MHz und eine Abtastrate von 48 MSa/s. Es kann Wellenformen mit hoher Detailgenauigkeit und Präzision anzeigen, was die Echtzeitanalyse von Spannungssignalen ermöglicht. Mit 13 vordefinierten Wellenformen und Frequenzen im Bereich von 0-50 kHz (Amplitude 0,1-3,0V) ermöglicht der Signalgenerator die Simulation verschiedener Betriebszustände von Schaltungen.
Umfangreiche Bauteilprüfungsmöglichkeiten
Der integrierte Bauteiltester erkennt automatisch Dioden, Transistoren (einschließlich MOSFETs), Widerstände, Kondensatoren und andere passive und aktive Komponenten. Mit Testsockeln und intelligenter Bauteilerkennung sind schnelle Diagnosen und Parameteridentifikationen möglich.
Bequeme Bedienung
Ein 2,8-Zoll-TFT-Farbdisplay bietet leicht lesbare Daten und Grafiken. Die Benutzeroberfläche unterstützt acht Sprachen, was die Konfiguration des Geräts einfach macht. Das Bedienfeld ist für den schnellen Zugriff auf wichtige Funktionen wie Automatikmodus, Pause und Modusänderung ausgelegt.
Konnektivität und Stromversorgung
Das Oszilloskop verfügt über einen USB-C-Anschluss zum Aufladen und Datentransfer. Die Möglichkeit, Wellenformen auf einen Computer zu exportieren, erleichtert die weitere Analyse und Archivierung der Ergebnisse. Ein eingebauter 1.500 mAh Lithium-Ionen-Akku sorgt für einen langen Betrieb des Geräts, und ein automatischer Schlafmodus verlängert die Betriebszeit zwischen den Ladevorgängen.
Inklusive
- Oszilloskop
- P1600-Sonde
- Krokodilklemme
- 3x Testhaken
- Benutzerhandbuch
- USB-C-Ladekabel
- Adapter
Oszilloskop
| Hersteller | Fnirsi |
|---|---|
| Modell | DSO-TC4 |
| Display | TFT-Farbdisplay 2,8 Zoll |
| Beleuchtung | Einstellbare Helligkeit |
| Stromversorgung | USB Type-C (5V/1A) |
| Akku | Lithium-Ionen 3,7V, 1500mAh |
| Sprachen | 8 Sprachen (einschließlich Chinesisch, Englisch, Deutsch, Portugiesisch, Japanisch, Spanisch, Koreanisch, Russisch) |
| Abmessungen | ca. 90×142×27,5mm |
| Gewicht | 186 g |
| Echtzeit-Abtastrate | 48MSa/s |
| Analoge Bandbreite | 10 MHz |
| Eingangsimpedanz | 1MΩ |
| Kopplungsmodus | AC/DC |
| Testspannungsbereich | Sonde 1:1 - 80Vpp (±40V); Sonde 10:1 - 800Vpp (±400V) |
| Vertikale Empfindlichkeit | 10mV/div-10V/div (X1-Bereich) |
| Vertikaler Offset | Einstellbar mit Anzeige |
| Zeitbasisbereich | 50ns-20s |
| Auslösemodi | Auto / Normal / Einzel |
| Auslösetyp | Steigende Flanke, Fallende Flanke |
| Auslöseschwelle | Einstellbar mit Anzeige |
| Wellenform einfrieren | Ja (HOLD-Funktion) |
| Automatische Messung | Max, Min, Durchschnitt, RMS, Vpp, Frequenz, Periode, Füllfaktor (Duty Cycle) Werte |
Transistoren
| Diode | Bereich: Spannungsabfall <5V |
|---|---|
| Zener-Diode | Bereich: 0,01-32V; Durchbruchspannung (K-A-A Prüfbereich). |
| Feldeffekttransistoren (FETs) | JFET - Messung der Gate-Kapazität (Cg), Id-Strom bei Vgs und Spannungsabfall über Schutzdiode (Uf); IGBT - Messung des Drain-Stroms bei Vgs, Spannungsabfall über Schutzdiode (Uf); MOSFET - Schwellenspannung (Vt), Gate-Kapazität (Cg), Drain-Source-Widerstand (Rds), Spannungsabfall über Schutzdiode (Uf). |
| Thyristoren (SCR) | Eindirektional - Auslösespannung <5V, Gate-Pegel; bidirektional - Auslösestrom <6mA |
| Kondensatoren | Bereich: 25pF-100mF, Messung der Kapazität und Verlustfaktor (Vloss) |
| Widerstände | Bereich: 0,01Ω-50MΩ |
| Induktivität | Bereich: 10μH-1000μH |
Signalgenerator
| Ausgangs-Wellenform | Unterstützt 13 Arten von Wellenformen |
|---|---|
| Wellenformfrequenz | 0-50 kHz |
| Wellenformfüllfaktor | 0-100% |
| Wellenformamplitude | 0,1-3,0V |
