FNIRSI

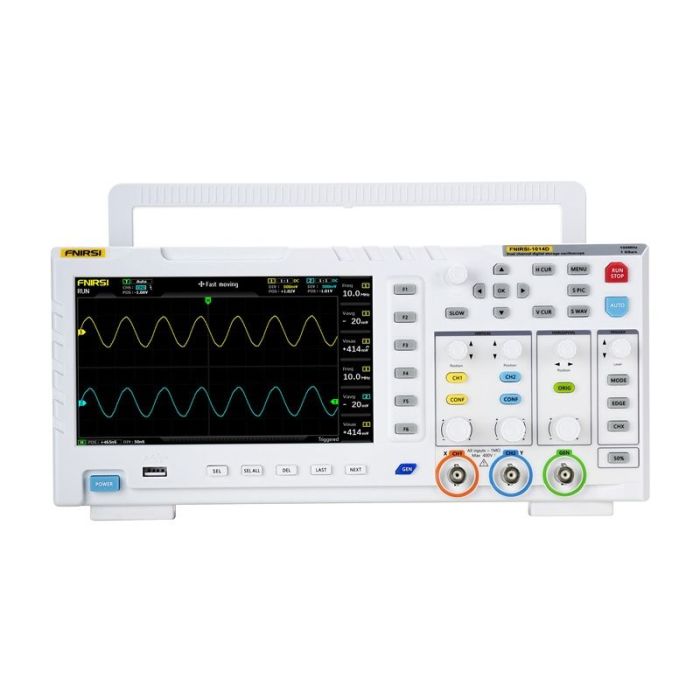

FNIRSI 1014D 2-Kanal Oszilloskop 100 MHz mit Signalgenerator
2 Kanäle, 100 MHz Bandbreite, 1 GSa/s Abtastrate, 7-Zoll-Display, 800 x 480 Pixel, DDS-Generator mit 14 Wellenformen, 1 GB Speicher für 1000 Wellenformen
Das FNIRSI 1014D ist ein digitales 2-Kanal-Oszilloskop mit 100 MHz Bandbreite und 1 GSa/s Abtastrate. Der 7-Zoll-LCD-Bildschirm zeigt Signale in 800 x 480 Pixel Auflösung. Ein integrierter DDS-Signalgenerator mit 14 Wellenformen ergänzt das Gerät für Fehlersuche, Prototyping und Ausbildung.
147,95CHF
inkl. MwSt. und VREG
9 Stück verfügbar
- Gratis Versand mit der Post
- Us de Bärge – verschickt us Thusis
- 60 Tage Gratis Rückgaberecht
- Tiefpreisgarantie
Beschreibung
Das FNIRSI 1014D vereint ein digitales Oszilloskop und einen Signalgenerator in einem Gerät und richtet sich an elektronische Dienstleistungen, Entwicklungsabteilungen und technische Ausbildung. Über zwei Eingangskanäle mit je 1 MΩ Eingangswiderstand lassen sich analoge und digitale Signale erfassen und gleichzeitig mit dem eingebauten Generator erzeugen, was die Fehlersuche in Schaltungen und das Testen von Prototypen in einem Arbeitsschritt ermöglicht.
Die Trigger-Modi Einzeln, Normal und Auto sowie die Flankenwahl zwischen aufsteigend und absteigend erlauben das gezielte Erfassen sowohl kurzzeitiger Störimpulse als auch regelmässiger Signale wie Sinuswellen. Der DDS-Generator stellt 14 Standardwellenformen mit einer Frequenzauflösung von 1 Hz bereit und erreicht bei Sinussignalen bis zu 10 MHz, womit sich Testsignale für unterschiedliche Schaltkreise präzise definieren lassen.
Über die Erfassungsausgabe kann ein aufgezeichnetes Signal direkt als Ausgangswellenform des Generators gespeichert werden, was eine flexible Signalnachbildung ohne manuelle Neueinstellung erlaubt. Der interne Speicher von 1 GB fasst bis zu 1000 Wellenformen und 1000 Screenshots, die sich über die USB-Schnittstelle auf einen Computer übertragen lassen.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | FNIRSI |
| Modell | 1014D |
| Anzahl Kanäle | 2 |
| Displaytechnologie | LCD |
| Technische Daten | |
| Bildschirmgröße | 7 Zoll |
| Bildschirmauflösung | 800 x 480 Pixel |
| Bandbreite | 100 MHz |
| Abtastrate | 1 GSa/s |
| Maximale Testspannung (1x-Sonde) | 40 V |
| Maximale Testspannung (10x-Sonde) | 400 V |
| Spannungsgenauigkeit | ±5 % |
| Anstiegszeit | < 3 ns |
| Speichertiefe | 240 Kbit |
| Eingangswiderstand | 1 MΩ |
| Empfindlichkeitsbereich | 50 mV – 500 V |
| Zeitbasisbereich | 50 s – 10 ns |
| Trigger-Modus | Einzeln, Normal, Auto |
| Trigger-Flanke | Aufsteigend, Absteigend |
| Kopplungsmodus | AC, DC |
| Frequenzgenauigkeit | ±0,01 % |
| Anzahl unterstützter Generator-Wellenformen | 14 |
| Anzahl Messparameter | 12 |
| Maximale Generatorfrequenz (Sinus) | 10 MHz |
| Frequenz-Einstellschritt | 1 Hz |
| Interner Speicher | 1 GB |
| Maximale Anzahl speicherbarer Wellenformen | 1000 |
| Maximale Anzahl speicherbarer Screenshots | 1000 |
| Stromversorgung | 5 V, 2A/3A/4A |
| Kompatibilität | |
| Schnittstelle | USB |
Weitere Informationen
| interner Speicher | 1 GB |
|---|---|
| Bildschirmgröße | 7 Zoll |
| Display-Technologie | LCD |
| Bildschirmauflösung | 800 x 480 Pixel |
