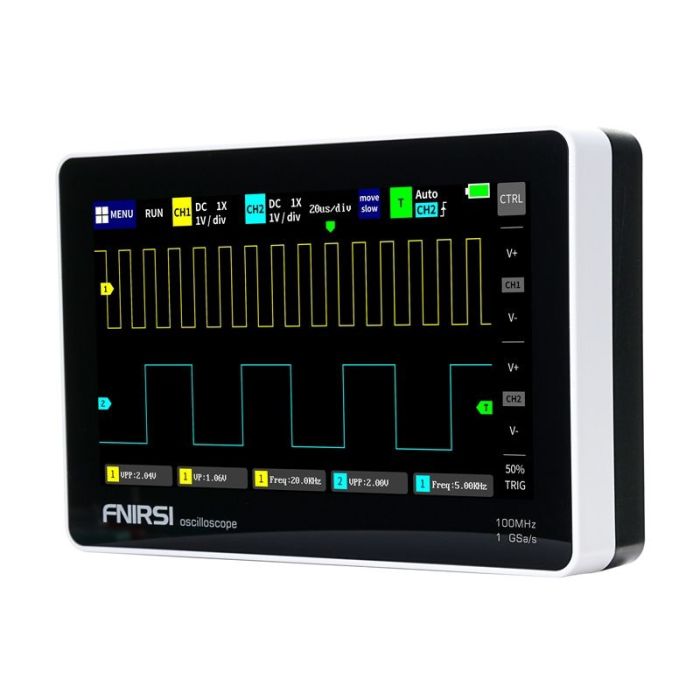

FNIRSI 1013D 7" tragbares Tablet-Oszilloskop

FNIRSI 1013D 7" tragbares Tablet-Oszilloskop

Das tragbare Oszilloskop FNIRSI 1013D mit einem 7-Zoll-Touchscreen, 2 Messkanälen, 100 MHz Bandbreite und 1 GSa/s Abtastrate ermöglicht präzise Signalanalysen im Service, in der Werkstatt und bei der Entwicklung elektronischer Geräte. Das Gerät ist mit einem leicht ablesbaren 800x480-TFT-Bildschirm, automatischer Ein-Tasten-Signalanpassung und Wellenformaufnahmefunktion ausgestattet, die bequeme und schnelle Messungen überall ermöglichen. Die Unterstützung für die Analyse von analogen und digitalen Signalen macht es geeignet für den Geräteservice und DIY-Anwendungen. Der eingebaute 6.000-mAh-Lithium-Akku ermöglicht den Betrieb des Geräts für etwa 4 Stunden.

Klarer Touchscreen

Der FNIRSI 1013D verfügt über einen 7-Zoll-TFT-LCD-Bildschirm mit 800x480 Auflösung, der hohe Helligkeit, Kontrast und genaue Wellenformwiedergabe bietet. Die Touch-Bedienung des Bildschirms ermöglicht schnelles Zoomen, Scrollen und Ändern von Messparametern, was die Arbeit beschleunigt, ohne physische Tasten zu benötigen. Der Bildschirm ist in kapazitiver Technologie hergestellt, wie sie von modernen Smartphones bekannt ist, die für reibungslosen Betrieb und keine Verzögerungen beim Ändern der Einstellungen sorgt. Die Cursor-Messfunktion ermöglicht das genaue Ablesen von Signalamplitude, Periode und Frequenz, ohne dass Einheiten vom Raster des Bildschirms umgerechnet werden müssen, was besonders nützlich bei verzerrten Signalen oder Rechteckwellenformen mit Rauschen ist.

Zwei Messkanäle

Das Gerät ist mit zwei Messkanälen mit einem Eingangswiderstand von 1 MΩ ausgestattet, die die Analyse von zwei Signalen gleichzeitig ermöglichen und so den Vergleich von Eingangs- und Ausgangssignalen von Verstärkerschaltungen, Umformern oder der PWM-Signalanalyse erleichtern. Damit ist der Anwendungsbereich wesentlich breiter als bei Modellen mit einem Kanal. Sie können auch die Lissajous-Pattern-Analyse im XY-Modus durchführen, mit der Sie die Frequenz, Amplitude und Phasenverschiebung zwischen zwei Signalgruppen bestimmen können.

Automatische Signalanpassung

Die Ein-Tasten-Automatikfunktion ermöglicht es, Signalmesparameter sofort einzustellen, ohne dass eine manuelle Kalibrierung erforderlich ist. So kann der FNIRSI 1013D die Einstellungen für ein 1 Vpp-Signal innerhalb von 1 Sekunde anpassen, was Zeit spart und die Arbeitseffizienz erhöht. Der eingebaute Fuzzy-Logik-Algorithmus sorgt für hohe Genauigkeit und platziert das Signal automatisch in der Mitte des Bildschirms, was die Analyse wesentlich erleichtert.

Schutz vor Beschädigungen

Das Oszilloskop verwendet eingebaute Überspannungsschutzmodule bis zu 400 V, um versehentliche Beschädigungen des Geräts bei der Messung von Hochspannungssignalen zu verhindern, auch wenn die Sonde nicht im 10X-Modus eingestellt ist. Dadurch können Sie sicher Strom- und Hochspannungsschaltungen testen.

Datenspeicherung und Export

Der FNIRSI 1013D bietet einen internen Speicher von 1 GB, der es Ihnen ermöglicht, bis zu 1.000 Bilder und 1.000 Wellenformsets zu speichern. Damit können Sie die Messergebnisse mit nur einem Tastendruck schnell speichern und über USB an einen Computer zur weiteren Analyse exportieren. Die Wellenform-Manager-Funktion ermöglicht es Ihnen, Miniaturansichten gespeicherter Wellenformen zu betrachten, zu vergrößern, zu löschen und direkt auf dem Gerät mit einem Cursor zu analysieren - ähnlich einer Smartphone-Galerie, was die Datenverwaltung bequemer macht.

Erweiterte Triggerfunktionen

Das Oszilloskop bietet eine vollständige Palette von Triggermodi - Auto, Einzel und Normal. Diese Anordnung ermöglicht es Ihnen, plötzliche Impulszündsignale, IR-Fernbedienungssignale oder Sinuswellensignale je nach gewähltem Modus zu testen und macht das Gerät zu einem vielseitigen Diagnosewerkzeug. Sie können auch die Triggerkante (steigend/fallend) und den Triggerkanal einstellen, sodass Sie die interessierenden Signalfragmente präzise erfassen können.

Im Lieferumfang enthalten:

• FNIRSI 1013D tragbares Touchscreen-Oszilloskop
• Sonde (100 MHz) x2
• USB-Ladegerät
• Benutzerhandbuch
